科普文章 | PID介绍和简易调节教程

PID是什么？

PID（Proportional-Integral-Derivative）控制器是一种常见的负反馈控制算法，广泛应用于工业、仪器和日常生活中。它通过测量实际输出（PV，Process Variable）与期望设定值（SP，Set Point）之间的差异来调整控制器的输出，使实际输出尽可能接近设定值。

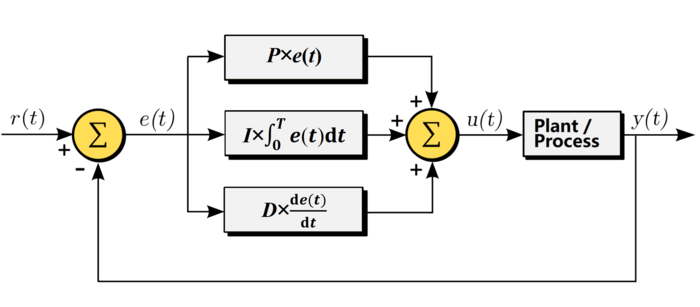

PID控制器的输出信号由三部分组成：

• 比例系数（P，Proportional）：根据当前误差的大小调整输出的速度，使输出与误差成正比。

• 积分系数（I，Integral）：累积误差随时间变化的部分，用于消除静态误差，即长时间偏离目标值时的调整。

• 微分系数（D，Derivative）：根据误差变化的速率来预测未来的误差趋势，通过减少超调和加快响应速度来提高系统的稳定性。

PID控制器的三个参数（P、I、D）需要根据具体应用进行调整，以确保系统的稳定性和性能。

PID参数作用

比例系数（P）：控制响应速度和力度。过小会导致响应慢，系统反应不足。过大可能引起振荡，使系统不稳定。是整个PID控制的基础。

积分系数（I）：消除稳态误差，提高系统精度。在系统存在持续误差或外部扰动时特别有效。过大会增加响应速度，但可能导致过冲和振荡。

微分系数（D）：抑制过冲和振荡，改善系统的稳定性。适用于快速变化的系统或具有快速响应要求的应用。过大会减慢响应速度或引入噪声。(温度变化通常缓慢，因此常不用微分部分。)

假设当前参数设置为：

P = 10，误差值 e = 60，比例输出部分为 P × e = 10 × 60 = 600

I = 1，误差积分值 ∑e = 8100，积分输出部分为 I × ∑e = 1 × 8100 = 8100

D = 100，误差变化率 Δe = 5，微分输出部分为 D × Δe = 100 × 5 = 500

此时，PID控制器的总输出信号量为三部分之和：P × e + I × ∑e + D × Δe = 600 + 8100 + 500 = 9300

PID参数调节方法

初始设定：

将PID控制器的比例系数（P）、积分系数（I）和微分系数（D）全部设置为0。

增加比例系数P：

1.逐步增加比例系数P的值，观察系统的响应。

2.当增加P后系统出现振荡时，标记出振荡发生的比例系数值。

3.逐步减小比例数P，直到系统不再出现振荡，达到系统稳定的比例系数值。

引入积分系数I：

1.在找到稳定的比例系数P后，逐步引入积分系数I。

2.观察并调整I的值，以消除系统中的静态误差。

细微调整：

1.在设置了比例和积分系数后，可以进行细微调整。

2.根据实际应用需求，微调P和I的值，以获得最佳的控温效果和稳定性。

可选的微分系数D：

1.如果系统需要更快的响应速度或更好的抑制振荡，可以引入微分系数D。

2.逐步增加D的值，观察系统响应，避免引入过度的噪声或减慢系统响应速度。

通过以上步骤，可以有效地调节PID控制器的参数，使其能够稳定控制温度或其他目标变量，并在实际应用中达到所需的控制精度和响应速度。
