01 半导体制冷片的应用场景和优势

制冷片（热电制冷片/TEC）基于帕尔贴效应：电流通过两种半导体（N/P型）接点时，一端吸热（制冷）、另一端放热（加热）。

核心特点：

(1) 无机械部件，零噪音、长寿命；

(2) 热惯性小，通电1分钟内可达最大温差；[1]

(3) 冷热切换仅需改变电流方向，冷热面最大温差一般为65~75℃；

(4) 效率较低（需配合高效散热），制冷量取决于电流大小和散热能力；理想散热条件下，最大制冷量为输入功率的60~70%。

(5) 冷热切换：电流反向切换正确，但需注意瞬间反向电压会导致TEC损坏，需电路保护。

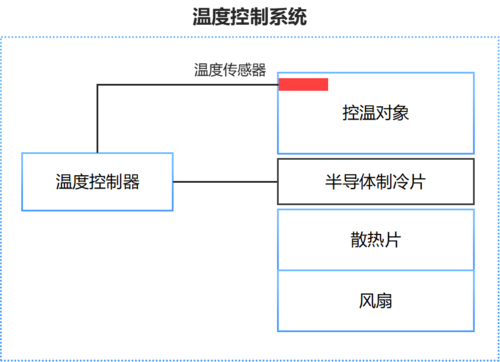

02 系统搭建核心组件

1、半导体制冷片(TEC)：

根据所需制冷/加热功率和温差选择合适的型号（常用尺寸如40x40mm，50x50mm等）。注意其额定电压、电流、最大温差和最大制冷功率,建议留20-30%余量。

注意：一般有字面为冷面（吸热），无字面为热面（放热），实际需通过短时通电测试确认冷热面，因厂商标识可能不统一。反向安装会导致系统失效。同时，避免超电压、大电流或瞬间反向电压，以防缩短寿命。

2、热端散热系统：制冷片的效率很大程度上取决于热面散热的好坏。

l散热器：制冷片的效率高度依赖热端散热，散热不良是系统失败最常见原因（占故障案例70%以上）。选用铝制或铜制散热器，尺寸需匹配制冷片功率（散热能力>热面功率，即输入电功率+冷端吸热量）。

l风扇：强制风冷是经济高效的选择。选择风量大、静压合适的风扇，紧密安装在散热器上。确保气流顺畅。

l导热硅脂：在制冷片热面与散热器底座之间涂抹高质量导热硅脂，减少接触热阻。

l水冷头+水泵+水箱/散热排：如果风冷无法满足散热需求（例如大功率制冷片或追求静音），水冷是更高效的选择。

3、温度传感器:

推荐使用NTC（负温度系数热敏电阻）或铂电阻（PT1000/PT100），精度需达±0.1°C以支持高精度控温。布点规范：传感器紧贴控温表面，导热胶固定确保热接触良好；避免冷端直射或热源干扰，以防测量偏差（如在封闭空间内，传感器置于空气流通处而非直接接触冷面）^[2]。

4、温控器:

l功能：读取温度传感器的信号，将其与用户设定的目标温度进行比较，并根据比较结果来确定PID参数。

l类型：专用温控模块或微控制器开发板。

l专用模块：如光测未来温控器（支持PID自整定，控温稳定性±0.01℃）。

5、电源:

l电源选型：电压匹配TEC额定值（常见12~24V），电流输出需大于额定电流20-30%余量。选用纹波小、稳定性高的直流电源（纹波<5%），劣质电源易导致效率下降或TEC损坏。必须避免瞬间反向电压，以防元件失效。

l布线规范：采用大于负载最大输出电流的电源线。

03 搭建步骤

1、明确需求与选型:

第一步：根据控温范围选择合适的温度传感器；

第二步：选择加热制冷元件（如半导体制冷片），在您的系统中测试，其功率能够满足您的控温范围；

第三步：根据加热制冷元件的电压和电流，挑选覆盖其电压和电流范围的温控器；

第四步：选择电压和电流覆盖加热制冷元件的电源，并留有一定余量；

第五步：根据温控器说明搭建系统。

2、组装系统：

（1）散热系统安装：方案一：风冷散热方式，在制冷片热面均匀涂抹薄薄一层导热硅脂，紧密贴合在散热器底座上，用夹具或螺丝固定牢靠（注意力度均匀，避免压裂陶瓷片）。将风扇安装在散热器上，确保风向正确。方案二：水冷散热方式，如果用水冷，则安装水冷头到热面，连接管路、水泵、水箱/散热排，需密封性测试（防漏水）。

（2）安装制冷片与冷端：在制冷片冷面均匀涂抹薄薄一层导热硅脂。将冷面紧密贴合到需要冷却的表面（如导冷铝板、设备外壳）。同样需要均匀施压固定。如果冷却一个空间，确保冷端（导冷板）位于空间内部，并通过保温材料与热端（散热器）所在的“外部”环境隔离。

（3）安装温度传感器：将传感器牢固安装在需要精确测量温度的位置（如导冷板表面、空间内部空气中等）。确保热接触良好，可以添加导热硅脂增加导热性，必要时使用导热胶固定。传感器线缆要固定好。位置选择避免干扰^[3]。

3、测试与调试：

（1）初次通电：先不连接制冷片！检查控制器、传感器是否能正常工作。确保所有接线正确无误，特别是电源极性！

（2）方向测试：短时通电（<10秒），输出电压和功率可以限制的较小，确认冷面变冷、热面发热；否则检查极性或安装。散热不良表现：热面烫手、冷面无变化

（3）温控测试：

l设置目标温度，启动制冷，观察降温速度和稳定性。

l用PID控制时：调整参数（P、I、D）减少超调和波动（如目标精度±0.01°C）。

l用串口绘图工具记录温度曲线，优化响应。

l添加过冷保护：软件设置最低温度限值（如5°C），防凝露或设备损坏。

04 重要注意事项与常见问题

（1）热端散热：散热不良是80%失败案例的主因，务必用大散热器或强力风扇/水冷。热面温度超过80°C会显著降低COP。

（2）效率问题：半导体制冷COP通常为0.3-0.5，远低于压缩机制冷（COP>3）。适合小功率（<200W）、小空间应用，耗电量较大。

（3）电流与线径：大电流线路用粗导线，连接处焊接或压接牢靠，避免压降>5%。

（4）电源功率：功率不足导致电压跌落（如12V降至9V），制冷效率下降50%以上；建议电源功率为TEC额定功率1.3倍。

（5）过冷保护：软件设置最低温度限值（如5°C），并控制环境湿度<80%以防凝露。

05 总结

搭建一个基于制冷片的温控系统，关键在于选择合适的组件（特别是制冷片功率、散热能力、电源功率）、确保热面高效散热、正确连接和驱动、精确测量温度、实现有效的控制算法（PID为佳）、以及做好隔热和防凝露。

06 参考文献

[1] 黄双福，林春深，黄金耀，袁俊威。半导体制冷系统热端散热试验研究[J]. 制冷空调，2021, 49 (02): 12-18.

[2] 范泽键，张淇杰，李宇聪，黄仕豪。基于STC89C52 的制冷片热效应控制系统研究 [D]. 广州：广东工业大学华立学院，2019.

[3] 李丹，蔡静。基于半导体制冷片的高精度控温电路系统设计[J]. 计测技术，2017, 37 (2):19-21+39.
