科普文章 | 半导体制冷片（TEC）的型号含义

01 基本概念与原理

（1）定义：TEC（Thermoelectric Cooler）即热电制冷片，又称半导体制冷片、帕尔贴制冷片，是一种基于帕尔贴效应（Peltier Effect）的固态制冷器件。通过直流电驱动，可将热量从一端转移到另一端，实现制冷或加热功能。

（2）双向控温：电流方向决定制冷或加热模式（反向电流可切换功能）。

（3）核心结构：由交替排列的P型和N型半导体材料组成，通过金属电极连接，封装在陶瓷基板（如氧化铝、氮化铝）之间。

（4）工作原理：电流通过P-N结时，电子从P型材料流向N型材料吸收热量（制冷面），反向流动时释放热量（散热面），形成温差^[1]。温差越大，制冷性能越强，但需有效散热维持效率。

02 TEC型号命名规则

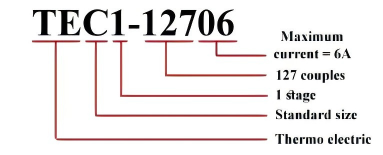

型号命名通常遵循统一规则（以TEC1-12706 为例）：

• TEC：热电制冷器（Thermoelectric Cooler）缩写。

• 1：模块级数（单级制冷），多级制冷片会标注更高数字（如二级制冷片TEC2-19006）。

• 127：热电偶对数（即P-N结数量），直接影响制冷功率。数值越大，理论制冷能力越强。

• 06：最大允许电流（单位：安培A）。例如06表示最大工作电流6A。

示例解析：TEC1-12703：单级、127对热电偶、最大电流3A。

03 识别热电偶对数与极限电压的关系

（1）由上述已知，TEC型号中的数字直接对应热电偶对数（如TEC1-12706中的"127"表示127对热电偶）。

• 极限电压计算公式：

例如：127 × 0.12 = 15.2V或15.4V   （0.12更常见）。

系数差异可能源于不同厂商的设计参数或材料特性，需以具体型号的规格书为准。

（2）确定实际工作电压

• 工作电压与极限电压的比例：实际工作电压通常为极限电压的78%。

例如：若极限电压为15.4V，则工作电压^[2]。

工作电流也需按极限电流的78%设置（如6A极限电流对应4.7A工作电流），但电压计算主要依赖热电偶对数。

（3）实际应用中的简化方法：

• 依赖型号规格：优先根据型号中的热电偶对数乘以经验系数（0.11或0.12）得极限电压，再取78%作为工作电压。

• 控制器配置：若使用TEC控制器（如光测未来温控器），可通过内部算法限制最大电压输出百分比设置电压限值。

• 高精度场景：若需更精确值，需结合材料参数（α、ρ）和实际ΔT、I，通过公式：V = I×R＋α（TH + TC）计算^[3]，并考虑接触电阻修正。

注：不同证据的系数矛盾（0.11 vs 0.12）表明实际值需以产品手册为准，此处建议优先采用的0.12系数，因其覆盖更多型号且与工作电压12V的实践一致。

04 性能参数

（1）温差范围：典型最大温差值通常在56℃-70℃左右。

（2）寿命与可靠性：无机械部件，寿命长（可达10万小时），无振动、无噪音

（3）优势：

• 无需制冷剂，环保无污染。

• 响应速度快（通电1分钟内达最大温差）。

• 可微型化（最小至6×40mm），适合空间受限场景。

（4）局限性：

• 散热依赖：热端需强制散热（风冷/水冷），否则制冷效率骤降^[4]。

• 能效较低：COP（能效比）通常低于压缩机制冷，大功率应用需多级叠加。

05 使用注意事项

（1）散热设计：

• 强制散热必要：散热面需加装散热器（风冷/水冷），避免温差过大导致制冷面失效。

• 界面处理：接触面需平整，冷热面薄涂一层导热硅脂减少热阻。

（2）供电要求：

• 独立电源：避免与单片机共用供电口，防止电流突变导致系统重启（推荐两路电源）。

• 电流极性：红线接正极（+），黑线接负极（-），反向连接可切换冷热面。

（3）防潮与密封：

• 低温环境需密封防凝露（如用硅胶或塑料带隔离湿气）。

• 避免风扇直吹制冷面，减少对流热损失。

（4）机械保护：

• TEC抗压但抗剪切力弱，不可作为承重结构。

• 螺丝安装需均匀施压，避免基板变形。

06 产品型号与选型

• 常见型号：TEC1-12706（40×40mm）、TEC1-12708、TEC1-19912等，功率覆盖3A-15A。

• 特殊类型：多级制冷片（如二级TEC，温差更大）；环形/异形片（医疗定制）。

• 选型参考：需根据尺寸、温差、电压匹配应用场景。
