01 NTC热敏电阻温度传感器
Basic方程计算法（B-Value模型） |
R= R0×exp[B×（1/（T+273.15）-1/298.15）] |
T | 温度，单位摄氏度（℃） |
R | 传感器实际电阻值，单位欧姆（Ω） |
R0 | NTC在25℃时的电阻值R（25℃），单位欧姆（Ω） |
B | 传感器β值参数 |
C语言温度计算公式：T= 1/（1/（298.15）+1/B*ln（R/R0））-273.15 |
|
Steinhart-Hart方程计算法（S-H模型） |
1/（T+273.15）= A0+ A1×ln（R） + A2×[ln（R）]2+A3×[ln（R）]3+A4×[ln（R）]4 |
T | 温度，单位摄氏度（℃） |
R | 传感器实际电阻值，单位欧姆（Ω） |
A0,...,A4 | 传感器系数（与多项式温度校正共用） |
02 PT铂电阻温度传感器
-200~0℃温度范围（PT模型） |
R= R0×[1+A×T+B×T2+C×（T-100）T3] |
T | 温度，单位摄氏度（℃） |
R | 传感器实际电阻值，单位欧姆（Ω） |
R0 | PT在0℃时的电阻值，单位欧姆（Ω） |
A, B, C | 传感器系数 |
0~800℃温度范围（PT模型） |
R= R0×[1+A×T+B×T2] |
T | 温度，单位摄氏度（℃） |
R | 传感器实际电阻值，单位欧姆（Ω） |
R0 | PT在0℃时的电阻值，单位欧姆（Ω） |
A, B | 传感器系数 |
03 多项式温度校正
T修正后=T修正前+A0+A1×T修正前+A2×T修正前2+A3×T修正前3+A4×T修正前4+A5×T修正前5+A6×T修正前6+A7×T修正前7 |
T修正后 | 多项式温度校正后的温度，单位摄氏度（℃） |
T修正前 | 多项式温度校正前的温度，单位摄氏度（℃），它可以是B-Value或者PT模型解算得的温度，但不可以是S-H模型解算的温度。也就是说当选择B-Value和PT模型时，多项式温度校正功能处于一直开启中。但当选择S-H模型时，多项式温度校正功能则停用。（注意硬件版本v4.2.2及以上版本才有该功能，敬请谅解） |
A0,...,A7 | 温度修正系数 |
案例说明：NTC温度传感器配合温控器的多项式温度校正
一台仪器采用NTC温度传感器进行温度测量，设定的R0和B值分别为10000Ω和3950。将多项式修正系数A0~A7设置为0，用标准温度传感器对整套系统进行温度校正。然后测量温度和标准温度表如下表所示：
测量温度（℃）T修正前 | 标准温度（℃）T标准 | 标准温度-测量温度（℃）ΔT |
10.000 | 10.534 | 0.534 |
15.000 | 15.641 | 0.641 |
20.000 | 20.772 | 0.772 |
25.000 | 25.896 | 0.896 |
30.000 | 30.973 | 0.973 |

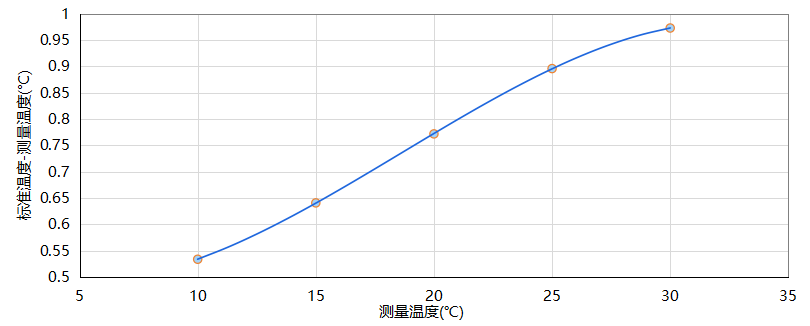

利用Excel的多项式对温度差（标准温度-测量温度）vs测量温度进行3次多项式拟合（依据情况具体选择几次多项式），得到多项式修正公式为：T修正后=T修正前+（5.412000e-1）+（-2.245952e-2）×T修正前+（2.648571e-3）×T修正前2+（-4.733333e-5）×T修正前3 ，即：
温度修正系数 | 值 |  |
A0 | 5.412000e-1 |
A1 | -2.245952e-2 |
A2 | 2.648571e-3 |
A3 | -4.733333e-5 |
A4...A7 | 0 |

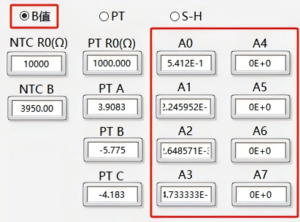

通过电脑软件写入A0~A7的值，如上图所示，即多项式温度修正完成。
注意：我司默认配套的温度传感器是未经计量校准的，若需要计量校准，可以联系官方客服。
