科普文章 | 固态继电器(SSR)驱动控制方法和注意事项

01   PWM 与 SSR 组合使用的意义

脉宽调制（PWM）与固态继电器（SSR）的组合，是一种高效、精确的电气控制方法，广泛应用于工业自动化、温控系统、电机调速等领域。

PWM通过快速切换开关状态，调节信号的占空比来控制平均功率输出。当PWM信号驱动SSR时，SSR会根据占空比的大小，以相同频率切换负载电路的通断，实现对负载（如加热器、电机）的平滑功率调节^[1]。例如：温控应用上，PID控制器输出PWM信号至SSR，通过调节加热电路的通断时间比例，维持温度稳定。

02   控制流程

1. 信号生成：控制器（如MCU、PID 模块）输出固定频率的 PWM 信号，通过调整 “高电平时间 / 周期” 的比值（即占空比：0~100%），决定 “平均输出功率” 的大小。

2. SSR 驱动：PWM 信号输入是 SSR 的 “控制端”，如使用常开型SSR，当信号为高电平时，内部半导体器件导通，负载电路通电；低电平时则关断，负载断电。

3. 负载调节：SSR 以 PWM 的频率快速通断（远超人体感知或负载响应速度），负载获得的 “平均功率” 随占空比线性变化，实现平滑控制。

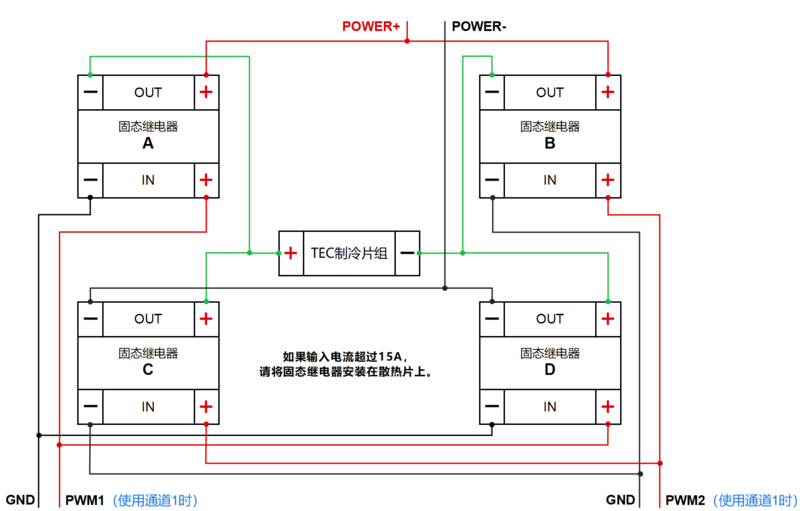

示例：如使用光测未来TEC115/215系列温控器搭建的温控系统中，当温度低于设定值时，温控器内PID算法通过温度传感器的反馈，提高PWM 占空比（如从 30% 升至 70%），SSR 导通时间变长，加热制冷器件功率增加；温度接近设定值时则降低占空比，维持温度稳定（精度可达±0.001℃）。

03   相比传统方案的突出特性

传统电路存在响应速度慢、功率损耗大、抗干扰能力差和散热不良等问题^[2]。PWM+SSR 的优势集中在可靠性、精度、安全性三方面：

1. 高精度调节：占空比可精细到1% 甚至 0.1%，实现 “无级功率调节”，避免传统电位器的 “阶梯式误差”；同时 PWM 频率可调（1Hz~20kHz），可匹配不同负载响应特性。

2. 高可靠性与长寿命：SSR 无机械触点，不存在 “触点磨损、电弧烧蚀” 问题，寿命可达 10 万小时以上，尤其适合频繁开关场景。

3. 电气安全隔离：所有SSR 均具备 “控制端（低压）” 与 “输出端（高压 / 大电流）” 的隔离设计，隔离电压通常≥2500V AC，可保护控制电路免受负载高压干扰。

4. 快速响应：SSR 开关时间仅为微秒级（机械继电器为毫秒级），可匹配高频 PWM 信号，避免 “开关滞后” 导致的调节误差。

04   实操指南

设计时需围绕“参数匹配、硬件保护、可靠性保障” 三个维度展开，直接决定系统稳定性：

1. 参数匹配：确保 PWM 与 SSR、负载兼容

   (1) 频率选择：需根据负载类型调整，避免“负载共振” 或 “调节失效”。

• 加热器（电阻性负载）：1~10Hz。频率过高会增加SSR 开关损耗，过低则温度波动大。交流电机（电感性负载）：20~50kHz。避开人耳16~20kHz 的可听范围，避免噪音；同时减少电机铁芯损耗。

• LED 灯（容性负载）：100~200Hz。避免低频闪烁，兼顾SSR 开关损耗。

   (2) 电压与电流匹配：

• 控制端：SSR 控制电压通常为 3~32V DC，需确保PWM信号的高电平≥SSR 的最小触发电压，一般是8V DC，具体需要参考手册，低于则无法可靠导通。

• 输出端：SSR 额定电流需≥负载最大电流的 1.5~2 倍，避免过载烧毁；同时需要确认SSR 类型，AC SSR 用于交流负载，DC SSR 用于直流负载，不可混用。

• 占空比限制：部分感性负载（如电机）需避免占空比≤5%或≥95%，防止 SSR 因 “导通时间过短导致电流不足” 或 “关断时间过短导致散热不足”。

2. 硬件保护：应对负载与环境风险

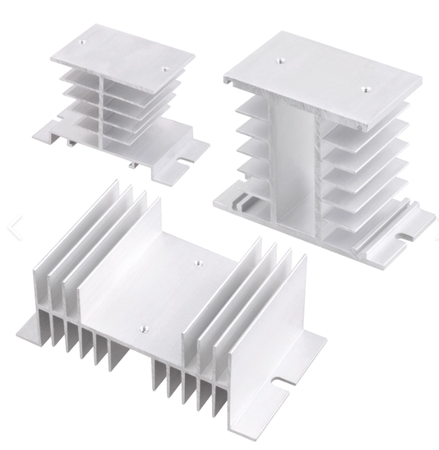

    (1) 散热设计：SSR 导通时存在 “通态压降”，通常为0.5~2V，会产生热量，需根据电流大小区分散热需求。需注意：不同厂家对散热对应的电流阈值无统一标准，具体需以所选SSR 产品手册为准。

• 电流≤10A：无需额外散热，依赖SSR 自身散热。

• 电流10~60A：加装散热片。

• 电流≥60A：散热片+ 风扇强制冷却。



   (2) 负载保护：

• 感性负载（如电机、变压器）：在SSR 输出端并联 “RC 缓冲电路”或 “续流二极管”，抑制开关时产生的反电动势，防止击穿SSR。

• 所有负载：串联“快速熔断器”，熔断电流为负载最大电流的1.2 倍，避免负载短路烧毁 SSR。

   (3) 绝缘与抗干扰：控制端与输出端的布线需分开，避免电磁干扰；必要时在PWM信号线上套屏蔽层（需接地），减少外界干扰导致的误触发。

3. 可靠性保障：避免误操作与环境影响

• 最小保持电流：部分SSR 需要 控制端最小保持电流，通常10~50mA，若 PWM 信号电流过低，需通过三极管放大电流后再驱动 SSR，防止导通后误关断。

• 环境适应：SSR 工作温度通常为 - 30~85℃，若应用在高温环境，需额外加装隔热板；潮湿环境则需选择 IP65 防护等级的 SSR 模块。

05   常见误区及针对性解决方案

06   总结

PWM 与 SSR 的组合是兼具高精度、高可靠性与安全性的电气控制方案，其核心逻辑是通过占空比调节平均功率，以 “信号生成 - SSR 驱动 - 负载调节” 的完整链路实现平滑控制。相比传统方案，该组合在调节精度、使用寿命、安全隔离及响应速度上均有显著优势，广泛适配工业自动化、温控、电机调速等多场景。实操中需重点关注参数匹配、硬件保护及环境适配，同时避开常见误区，才能充分发挥其控制效能。

07   参考文献

[1] 范彦平,李长乐,张鹏程,等. 用于微量生物样本检测的显微动态光散射系统研制[J]. 光学技术,2024,50(4):399-405.

[2] 朱治国,张锐锐,席建利,彭德教.固态继电器驱动电路的优化设计与仿真分析[J].信息与电脑,2025,37(5):162-164
