科普文章 | 485串口总线与温控器通信方法和注意事项

通过 RS-485 总线同时与多个温控器通信，需要完成硬件连接、地址配置、通信协议设置、流程有序交互、调试与故障排除五个步骤。

01   硬件连接

硬件是通信的物理基础，需解决“信号传输、干扰抑制、供电兼容” 三大问题，确保多设备连接后信号不衰减、不冲突。

1. 总线拓扑与接线规范

(1) 拓扑选择：采用手拉手总线型拓扑，所有温控器的 A 脚（正信号）相互连接，B 脚（负信号）相互连接，避免星型/环型接线。星型或环型会导致信号反射、阻抗不匹配，影响通信质量；若必须使用星型，需加装RS-485 中继器。

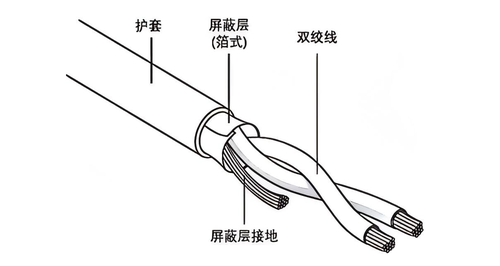

(2) 线缆：布线采用双绞屏蔽线，A、B 信号线需成对绞合，避免单根走线。

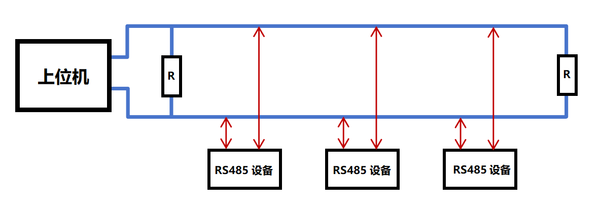

(3) 终端电阻配置：

连接方式：在总线物理两端的设备的 A+ 与 B- 之间并联 120 Ω 终端电阻，以消除信号反射。短距离、低波特率传输时可省略。

使用情况：如果通信速率高、通信距离长，总线信号质量很差，需要加终端电阻来减弱反射信号或提供泄放寄生电容能量的路径，可以选择稍大阻值的电阻，并且可以考虑通过在AB线上加小阻值的偏置电阻两者配合来调节总线的电平。

(4) 布线要点：

• 总线尽量短、直，分支长度尽可能短。

• 屏蔽层单端接地，以抑制共模干扰。仅在主机端接地，避免两端接地形成地环路干扰，对信号产生抵消衰减效果。

• 总线距离超过1200米或节点数很多，可使用 485 中继器，分段延长和隔离。

2. 核心硬件选型

(1) 485 收发芯片：优先选用带隔离功能的芯片，内置电源隔离和信号隔离，可抑制共模干扰，保护主机和温控器接口。

(2) 主机接口：PC 端用隔离型USB转485 模块，嵌入式主机直接扩展 485 接口模块，确保接口驱动能力匹配总线负载，RS485 最多支持 32 个节点，可通过中继器扩展至 256 个。

(3) 电源配置：多温控器需使用同一电源系统或保证电源共地，避免不同电源间的电位差导致通信失败，远距离部署时可给末端温控器单独供电，减少线损。

3. 干扰抑制措施

(1) 强电隔离：布线远离强电，间距至少 30cm，交叉时采用 90° 垂直交叉，避免平行敷设；若无法避免平行，平行长度≤1 米，且需用金属管屏蔽总线。

(2) 总线长度控制：无中继器、在波特率为9600时，最大传输距离约 1200 米，超过则需加 RS485 中继器放大信号，同时中继器需单独供电并做好隔离。

02 地址配置

RS485 是半双工总线，所有设备共享同一物理链路，需通过唯一地址区分不同温控器，避免指令响应冲突。

1. 地址分配规则

(1) 地址范围：遵循通用通信协议规范（如 Modbus RTU），从机地址通常为 1-247，需确保不重复。

(2) 唯一性设置方式：每个温控器必须分配独立地址，可通过两种方式设置：

• 软件配置：通过温控器配套软件，如光测未来公司旗下温控器配套的上位机软件，可以在连接单个温控器时设置地址并保存至设备。

• 指令配置：部分支持通信地址改写的温控器，可通过主机发送地址配置指令批量设置。

(3) 地址管理：制作“设备地址对照表”，记录每个温控器的地址、安装位置、设备编号、功能用途，便于后期维护。

2. 扩展与兼容

(1) 预留备用地址：按实际设备数量的 1.2 倍分配地址，避免后期新增温控器时地址冲突。

(2) 地址冲突排查：若出现“多个设备响应同一指令” 或 “通信混乱”，采用 “单设备断开法”：断开所有设备，逐一接入并发送查询指令，记录每个设备的实际地址，找到重复地址设备并重新配置；也可使用 Modbus 扫描工具批量扫描在线设备地址，快速定位冲突。

03   通信协议设置

协议是主机与温控器的通讯标准，需确保所有设备的通信参数、指令格式完全一致，否则无法解析数据。

1. 核心通信参数统一

优先选用通用标准协议：大部分温控器支持 Modbus RTU 协议，无需自定义开发，兼容性强，一般是首选。

(1) 波特率：常用 9600bps，兼容性好、抗干扰强，适用于大多数场景；远距离也可选用 4800bps；短距离、高速传输选19200bps，所有设备必须一致。

(2) 数据格式：统一为“8 位数据位 + 1 位停止位 + 校验位”。

(3) 校验方式：Modbus RTU 默认采用 CRC16 校验，自定义协议可选用 CRC8 或异或校验，确保数据传输完整性。

需确保所有温控器与主站的波特率、数据位、停止位、校验位必须一致。常用设置为 9600 bps、8 数据位、1 停止位、无校验或偶校验。如光测未来旗下温控设备使用Modbus协议传输数据，浮点数传输时以IEEE754标准传输，传输的数据字节序以大端模式传输，Modbus RTU的CRC校验的字节序是采用小端模式。

2. 指令规范与数据定义

(1) 常用指令统一：按功能需求定义核心指令，以 Modbus RTU 为例：

• 功能码 03：读取温控器当前温度、设定温度等保持寄存器数据。

• 功能码 06：修改单个寄存器参数（如设定温度、高低温报警阈值）。

• 功能码10：可用于写入多个保持寄存器，适用于需要连续更新多个寄存器的场景。

注意：温控器的寄存器地址需以设备手册为准，不可随意猜测。

(2) 数据格式统一：约定温度数据的存储格式，避免主机解析时出现“数值偏差”。

04   流程有序交互

RS485本身是一主多从的结构，在通信系统内只有一个主机，其他作为从机，从机之间不能互相通信，只能通过主机转发，且多从机不能同时向主机发信息，如果同时发给主机信息，会导致同时占用总线，在硬件上可能会烧坏芯片，所以需要严格遵守轮询机制。^[1] 目前以RS485通信方式的各种网络中,基本上采用主从式通信,在整个系统中根据需要设置若干个主从站点^[2],并设置中继器。

1. 核心流程：主机轮询机制

(1) 轮询逻辑：主机按“地址升序” 依次向每个温控器发送指令，等待设备响应后，再切换至下一个地址，不允许同时向多个设备发指令。

(2) 轮询间隔：每个设备通信完成后，预留 10-30ms 间隔（间隔时间按波特率调整），再发送下一个指令，确保总线电平恢复稳定，避免信号叠加导致误码。

(3) 批量指令优化：需统一修改多个设备参数时，用广播地址（如 Modbus 地址 0）发送指令（前提是需温控器支持广播功能），无需逐一轮询，大幅提升效率。注意广播指令仅支持“写操作”，不支持 “读操作”。

2. 半双工控制细节

(1) 主机收发切换：通过 GPIO 引脚控制 485 收发芯片的 “发送 / 接收” 模式，切换时间需≥1ms，以确保芯片稳定切换。

(2) 响应等待时间：主机发送指令后，设置固定超时时间，超时未收到响应则判定为通信失败。

3. 故障处理机制

(1) 重发策略：单次通信失败后，重发 2-3 次指令，仍失败则标记该设备为 “故障状态”，继续轮询其他设备，避免单个设备故障阻塞整个总线。

(2) 故障恢复：主机周期性重新尝试与故障设备通信，恢复正常后自动解除故障标记。

(3) 数据缓存：主机接收温控器数据后，缓存至本地并标记时间戳，避免因单次通信失败导致数据丢失。

05   调试与故障排除

前期分阶段调试可快速定位问题，后期针对性维护能规避常见故障，确保多温控器通信长期可靠。

1. 分阶段调试步骤

(1) 单设备调试：断开其他温控器，仅连接 1 个设备，用串口助手发送指令，验证地址、协议参数、指令格式是否正确，确保单设备通信正常。

(2) 双设备联调：连接 2 个不同地址的温控器，测试主机轮询是否能分别接收响应，无冲突、无丢包、数据无混淆，验证轮询间隔与收发切换逻辑是否合理。

(3) 全量联调：接入所有温控器，连续运行 1-2 小时，监测通信成功率、数据准确性，记录故障设备并排查。同时模拟极端场景（如插拔线缆、靠近强电），测试系统抗干扰能力，记录故障设备并针对性排查。

2. 常见故障排查方法

3. 长期稳定保障

(1) 定期维护：每季度检查接线是否松动、屏蔽层接地是否良好、终端电阻是否完好、电源纹波是否超标。

(2) 干扰优化：若环境干扰严重，可在总线两端加装共模扼流圈，或选用带防雷、抗静电干扰的工业级 485 模块。

(3) 日志监控：主机记录通信日志，便于后期追溯问题。

06   参考文献

[1] 邵严.RS485总线时分复用主动传输技术在安全监控系统的应用[J].自动化与仪器仪表,2020(8):57-5963.

[2] 于鑫,马强,朱亮.一种实现多主机协商控制RS485从机设备的方法[J].电子质量，2021,406(1): 106-111.
