科普文章 | 基于半导体制冷片的高低温测试平台

01   高低温测试的必要性

高低温测试是产品研发、量产验证和可靠性保障的核心环节，其必要性体现在模拟真实环境应力、暴露潜在设计/工艺缺陷、符合行业标准等多个维度，直接决定了产品的性能稳定性、使用寿命和市场竞争力。

一、核心原因

大部分电子器件都具备“温度敏感性”，其物理特性和电气性能会随温度剧烈变化，温度偏差是引发故障的首要环境因素。一方面是不同材质的热膨胀系数不同，高低温循环会导致组件间产生热应力疲劳，引发开裂、脱焊、接触不良等问题。另一方面，半导体器件的载流子浓度、电阻值随温度变化，会导致芯片运算精度下降、电源模块效率降低、传感器输出漂移；电容的容值、电感的感值也会随温度偏移，影响电路稳定性。

如果不通过高低温测试验证，这些问题会在产品实际使用中集中出现，导致故障率飙升。

二、高低温测试的具体价值

高低温测试包含高温老化、低温存储、高低温循环、温湿度组合等多个项目的测试体系，不同项目对应不同的验证目标，核心价值如下：

1. 验证设计工艺可靠性，降低研发风险

研发阶段的高低温及温度循环测试，可提前暴露产品设计与工艺层面的系统性缺陷，例如：

l 散热结构不合理导致高温下芯片过热、性能下降

l 电路布局/ 屏蔽不当引发低温下信号干扰、误码

l 焊接工艺不佳导致高低温循环后引脚脱焊、接触不良

通过测试数据迭代优化设计与工艺，可避免产品定型后因批量缺陷导致的巨额召回、售后成本与品牌损失，从源头提升产品固有可靠性。

2. 验证环境适应性，界定产品性能边界

电子器件应用场景跨度极大，从极寒地区到高温工业现场，汽车电子、航空航天等领域还面临快速温变、温度冲击等极端环境。高低温测试通过模拟真实使用温度条件，验证产品在目标温度范围内是否能：

l 正常启动、稳定运行

l 关键性能达标

l 无异常重启、死机、功能失效

从而明确产品性能边界与适用场景，确保在真实环境下可靠工作。

3. 筛选早期失效产品，提升量产可靠性

量产阶段的高温老化和温度循环是关键的质量筛选手段。依据“浴盆曲线” 原理，产品早期失效多由工艺瑕疵、材料缺陷、装配问题等导致。将产品置于高温环境下持续工作数小时至数天，可让早期失效产品提前暴露并剔除，避免流入市场。这一过程能有效降低市场返修率与客诉、提升产品平均无故障工作时间（MTBF）、保证批量出货的一致性与可靠性。

4. 满足行业标准与认证，获取市场准入

几乎所有电子类产品的行业标准都明确规定了高低温测试的项目、条件和判定标准。只有通过高低温测试并出具合规报告，产品才能获得相关认证，进入正规市场销售。尤其是汽车、医疗、航空航天等对可靠性要求极高的领域，具有认证是产品进入市场的必要前提。

02   传统高低温测试平台的局限性

高低温试验平台是一种用来测试电子工业产品、环境可靠性和质量检验的设备,已广泛应用于军事、装置、机器人、航天科研、工业控制等领域中。近年来,随着半导体制冷技术的飞速发展,对温度控制精度的要求不断提高,目前市场上常见的高低温试验平台多以压缩机作为制冷装置,在压缩机启停时会引起很大的振动,这种振动会产生测量误差。技术原理的局限性导致其难以满足现代电子器件的高精度测试需求，核心短板如下：

1．测试效率低：依赖人工操作完成温度设定、数据记录，单次测试周期长达数天；且温度、湿度等环境因素需分阶段测试，无法模拟真实复合环境，易导致重复测试，延长研发周期。

2．控温稳定性差：技术的限制使得传统系统难以实现精确的温度控制，尤其在接近设定温度时，容易出现波动，从而影响测试结果的准确性。在温度敏感的电子器件测试中，即便是微小的温度变化，也可能导致性能差异。

3．温域与速率受限：温度范围通常受限，宽温域测试需配备昂贵专用设备，且升降温速率慢，难以模拟器件在极端气候下的快速温变场景。[1]而这一点对高精密电子器件的开发至关重要。有的器件设计注重快速充放电能力，而传统设备无法提供相应的测试条件。

4．温度分布均匀性差：不均匀的温场还会引发热应力集中，使材料在循环测试中提前出现裂纹，导致疲劳寿命测试结果虚低。

03   基于半导体制冷片TEC的高低温测试平台的技术原理与核心优势

基于半导体制冷片（TEC）的测试平台，以帕尔帖效应为核心，通过 N/P 型半导体电偶串联实现精准温控，[2]通过直流电流调控实现精准温控：电流方向切换可快速转换制冷/ 制热模式，电流大小调节能精准控制温度。相较于传统设备，该平台在技术原理和应用性能上均具备显著优势，可覆盖元器件、集成电路、PCB 及装配件等全品类半导体产品测试：

1．测试设备核心作用：可开展高低温循环测试、温度冲击测试、稳态温度老化测试及失效分析，验证产品在极端温度下的存储稳定性、运输可靠性及实际使用性能，为产品出厂检测、设计优化提供核心数据支撑。

2．高精度温控优势：

l 准确性提升：直接接触式控温减少环境温度干扰，控温稳定性与均匀度均控制在±0.5℃以内，确保测试数据真实反映芯片特性。

l 减少重复测试：确保测试结果的高重复性，避免因数据偏差导致的重复实验。例如，芯片热膨胀系数测试中，微小温度波动可能掩盖材料应力失效问题，而高精度设备可精准捕捉此类缺陷。

l 效率优化：TEC系统响应速度快，支持高温至低温的冲击测试，缩短测试周期并适应动态热管理需求。例如，新能源汽车电池在-30℃至60℃的充放电效率测试中，快速温变可模拟极端气候下的实际工况，将验证周期缩短50%以上。

l 加速老化技术：通过温度循环模拟数年自然老化过程，将寿命测试从数月压缩至数周。如航天器涂层材料的抗裂性测试，传统真空舱模拟需数周，而高精度试验箱仅需数天。

l 场景扩展：宽温域设计能模拟更多极端环境，同时集成PID 算法，可自动补偿温度偏差、记录测试数据，实现自动化测试，降低人为操作误差。

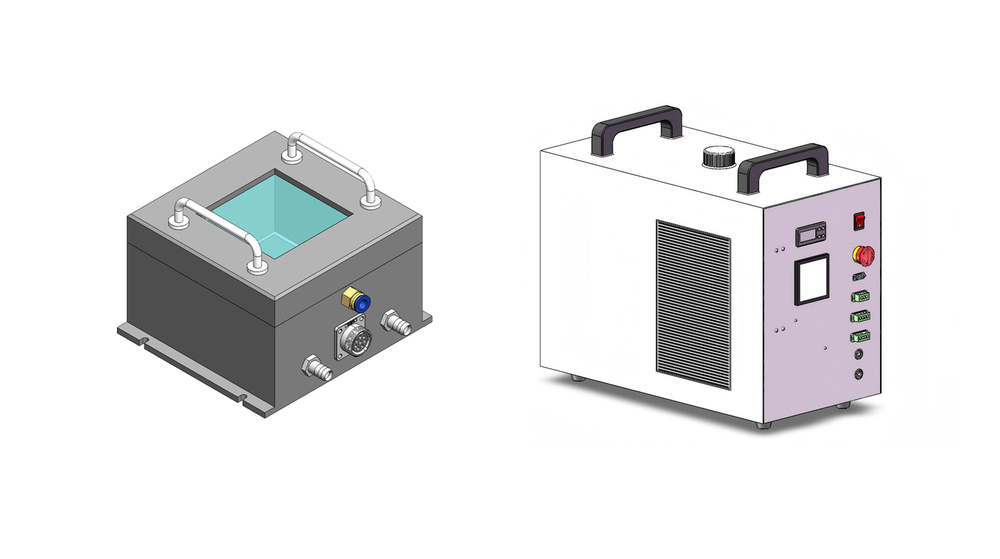

04   典型案例：光测未来高低温测试平台

高精密电子器件在汽车电子、航空航天等实际应用场景中，需承受宽范围温度变化，极端温度环境直接影响器件的运行稳定性、使用寿命及安全性能。因此，精准模拟极端温度条件的测试成为半导体研发与生产的关键环节，光测未来高低温测试平台凭借其技术优势，在试验过程中发挥着不可替代的作用：

1. 精准可靠性评估：支持定制不同尺寸测试平台，温度控制范围覆盖-40℃~120℃，配备 PT1000 温度传感器，控温稳定性可达±0.01℃，均匀度控制在 ±0.1℃以内，能高度复现极寒、酷热等实际工况；通过长期老化试验，可精准捕捉电子器件性能衰减规律，为芯片选型与场景适配提供科学依据，同时通过温度循环测试筛选不合格产品，降低不良率。

【定制案例1：55x55mm 制冷模组升降温速率定制测试】针对某厂商的芯片测试需求，定制了适配55x55mm制冷模组的测试方案，在 25±2.5℃、60% RH 环境条件下，结合除湿高低温台联动测试，实现以下实测效果：

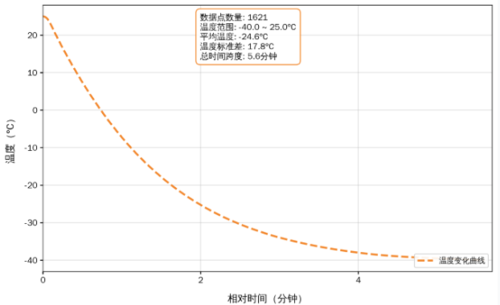

①降温速率：从25℃降至 0℃，平均降温速率达33.9℃/min，42 秒内即可完成目标温变，满足芯片快速低温启动验证需求；从25℃降至- 40℃，平均降温速率 12℃/min，降温系统响应迅速，适配极寒地区电子芯片的可靠性测试。

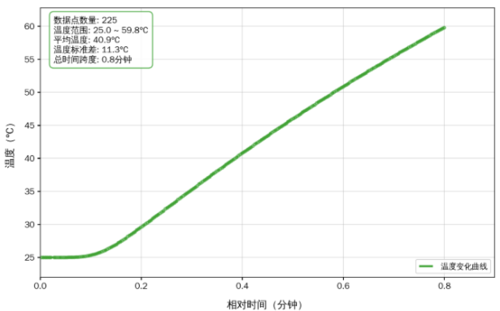

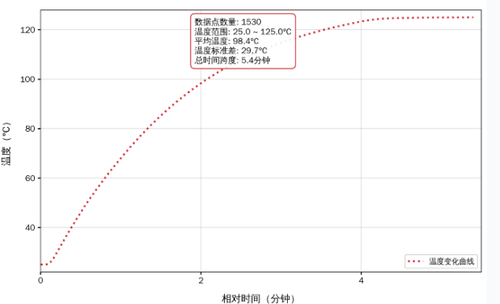

②升温速率：从25℃升至 60℃，平均升温速率 43.7℃/min，48 秒内完成温变，满足芯片高温工况下的瞬时性能测试；从 25℃升至 125℃，采用 “先缓后快” 阶梯式策略，平均升温速率 18.2℃/min，适配芯片的耐高温验证场景。

2. 全周期耐久性分析：支持自定义分段控温的温度循环模式，模拟电子器件在昼夜交替、季节更迭中的热胀冷缩应力；通过持续监测循环过程中的性能退化趋势，提前识别材料疲劳、焊点脱落、封装开裂等潜在失效风险，助力研发团队优化产品结构与制造工艺。

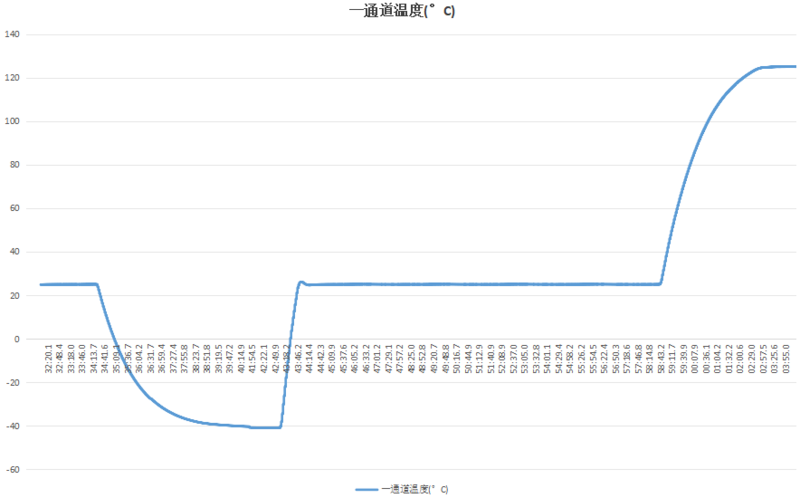

【定制案例2：恒温稳定性定制测试】为某企业定制多通道同步测试方案，针对其批量生产的传感器组件，开展连续稳定性测试。实测数据显示：在25℃恒温工况下，一通道温度波动控制在 24.99℃~25.01℃之间，连续监测 1200 组数据无异常漂移；在温度循环模式（-40℃→25℃→125℃）下，通道温变切换响应无延迟，过渡阶段无冲击波动，单次循环周期较传统设备缩短 40%，适配量产阶段的高效质控筛查需求。

3. 响应速度快，支持快速温度切换（如高温至低温的冲击测试），大幅缩短测试周期，适配动态热管理需求。

4. 复合环境模拟：创新设计密闭式测试腔体，可通入湿润空气，同步模拟沿海地区、雨林环境的湿热工况，解决传统平台无法同时实现温湿度协同控制的痛点。

5. 批量生产质控适配：可融入电子器件量产质控体系，通过对每批次产品的严格温度循环筛查，高效剔除材料缺陷、工艺瑕疵导致的不合格品，保障批量交付产品的性能一致性，降低终端故障发生率。

综上，光测未来高低温测试平台通过精准模拟实际应用环境的温度变化，为半导体制造商与研发机构提供了试验解决方案。不仅能帮助团队深入掌握不同电子器件的温度适应能力与潜在问题，更能推动产品设计迭代与制造工艺升级，最终实现高可靠性、高品质半导体芯片的研发与量产。

05   参考文献

[1] H. Yu, Y. H. Yi, N. Pande and C. H. Kim, "On-Chip Heater Design and Control Methodology for Reliability Testing Applications Requiring Over 300°C Local Temperatures," in IEEE Trans. Device Mater. Reliab.vol. 23, no. 2, pp. 233-240, June 2023.

[2] 逯瑶,范馨月,罗杰,等.热电制冷技术在芯片热管理中的应用[J].硅酸盐学报,2025,53(04):849-861.DOI:10.14062/j.issn.0454-5648.20240764.
