-40℃   /   +25℃   /   +85℃   全温段电光性能验证

设备型号：光测未来TEC 高低温试验箱 + WTC115L 水冷温控仪

行业领域：光通信/ 数据中心 / 5G 前传 / 车载光互联

测试对象：SFP、SFP+、QSFP28、QSFP-DD、CFP 系列光模块及光收发组件

一、测试背景

光模块是光通信网络的核心器件，其内部集成了激光器（VCSEL / DFB）、探测器（PIN / APD）、驱动 IC 及 TIA 等高度温度敏感的元器件。随着数据中心向 400G / 800G 演进，以及 5G 前传、CPO（共封装光学）的快速推进，光模块的工作温度范围和参数一致性要求被提升到前所未有的高度。

三温测试（Three-Temperature Test）是光模块量产前最核心的电光性能验证手段，要求在 -40℃（低温）、+25℃（室温）、+85℃（高温）三个温度节点下，全面测试光模块的发射功率、接收灵敏度、消光比、眼图、中心波长漂移、色散容限等关键指标，确保器件在全工作温度范围内满足 SFF-8472、IEEE 802.3、ITU-T G.698 等行业标准。

二、测试挑战

三、解决方案

3.1   设备配置

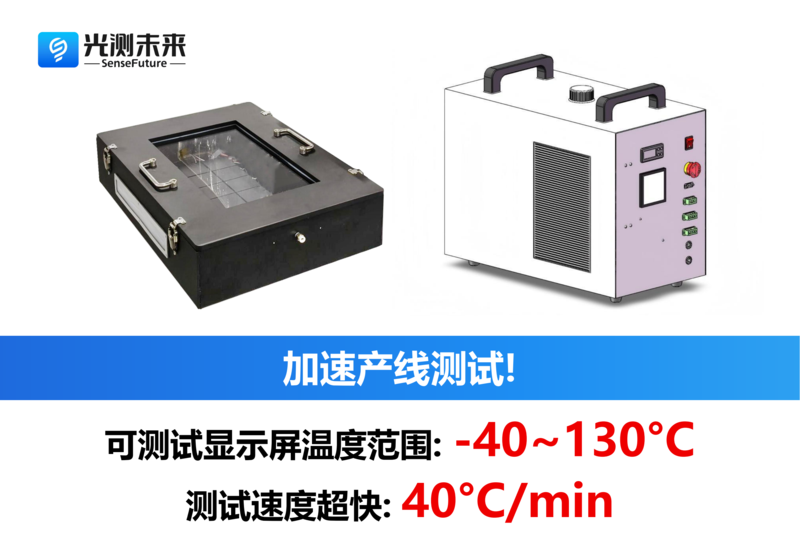

主体设备：光测未来TEC 高低温试验箱（光模块专用导热平台）+ WTC115L 单通道水冷温控仪

光模块通过专用导热夹具固定于TEC 金属平台，底部通过导热材料紧密贴合，保证壳温与平台设定温度一致；光纤尾纤从平台侧槽引出，直连外部测试仪表，无需穿过任何密封舱体，消除额外损耗。

3.2   标准三温测试温度节点

3.3   低温 -40℃ 测试

典型发现：DFB 激光器在 -40℃ 下阈值电流升高，若驱动 IC 补偿算法不完善，Tx Power 会跌出规格下限；同时低温下 APD 探测器增益特性变化，需验证 AGC 电路的动态调节能力。

3.4   高温 +85℃ 测试

典型发现：高温下DFB 激光器中心波长红移约 4～6 nm（从 -40℃ 至 +85℃），若内置 TEC 补偿不足，波长漂出 DWDM 通道间隔，导致信道串扰。本平台 ±0.05℃ 精度可准确复现波长漂移量，为 TEC 参数标定提供可靠数据。

3.5   三温自动循环模式（配合 ATE 系统）

WTC115L 支持温度曲线编程，与ATE 测试系统通过 GPIB / USB / RS-232 联动，温度到达稳定后自动触发测试仪器采集，实现全自动无人值守三温扫描。单轮三温测试从约 3～4 小时压缩至约 42 分钟，效率提升约 4～5 倍。

四、典型测试结果（案例数据）

以下为某国内头部相干光模块厂商验证数据（已脱敏）

五、方案优势对比

六、适用产品范围

本方案适用于以下光通信及光互联器件的三温及高低温测试：

• SFP / SFP+ / SFP28（1G / 10G / 25G 短距光模块）

• QSFP28 / QSFP56 / QSFP-DD（100G / 200G / 400G /800G / 1.6T 高速模块）

• CFP / CFP2 / CFP4（相干 100G / 400G /800G / 1.6T长距模块）

• 光引擎/ CPO 硅光芯片（共封装光学组件）

• 5G 前传 25G CPRI 光模块（需满足工业级 -40℃～+85℃ 要求）

• 车载光互联模块（需满足AEC-Q100 车规可靠性要求）

• 激光器裸芯（TO-CAN / 蝶形封装 DFB）

七、联系与定制

光测未来可根据光模块封装形式、测试接口、ATE 系统品牌提供定制集成方案，包括：

• 光模块专用导热夹具开发（适配各类笼子/壳型）

• 多通道并行测试方案（多台设备+ WTC115L 单通道协同）

• 与安捷伦/ 是德科技 / EXFO / Viavi 等品牌测试仪器的联机集成方案

• 晶圆级激光器芯片探针台温控集成
