科普文章｜4-20mA模拟量驱动控制方法：原理、优势、温控器适配实操全指南

在工业自动化、半导体激光器控温等场景中，4-20mA模拟量驱动是常用的控制方式。它凭借长距离无衰减传输、极强抗电磁干扰能力、独特故障识别机制，解决了电压信号易失真、PWM开关控制温控精度不足等核心痛点，是实现超高精度恒温控制的优秀方案。

本文将从底层物理原理出发，拆解4-20mA控制的核心逻辑、与部分信号控制方式的本质差异，同时结合光测未来TEC107/115系列精密温控器，详细讲解温控场景下的适配操作。

一、4-20mA驱动控制的核心原理

1．本质定义：什么是4-20mA电流环？

4-20mA电流环，本质是以恒定直流电流为信息载体的线性模拟量控制信号系统，核心作用是

精准、可靠地传递控制指令，而非直接驱动大功率负载

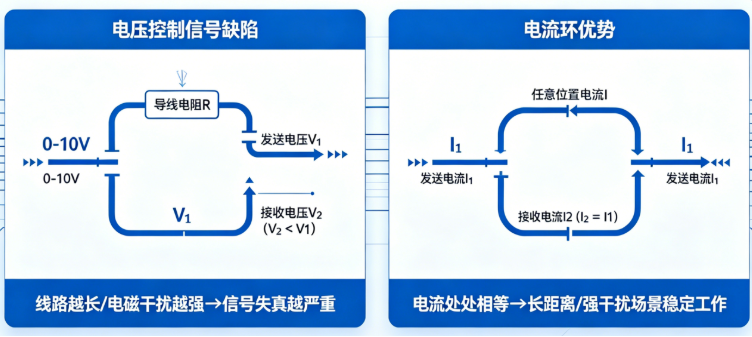

我们日常接触的电压控制信号，存在一个无法规避的物理缺陷：导线本身存在电阻，电流流过时会产生压降，导致接收端收到的电压始终低于发送端。线路越长、环境电磁干扰越强，信号失真就越严重，甚至完全无法使用。

而电流信号的核心物理特性是：串联闭合回路中，任意位置的电流大小处处相等。只要发送端输出一个固定的电流值，无论传输线路的长度、导线电阻如何变化，接收端收到的电流值，始终与发送端的输出值完全一致。这就是4-20mA电流环能在工业长距离、强干扰场景中稳定工作的底层物理逻辑。

2．工程逻辑：4-20mA的标准映射规则

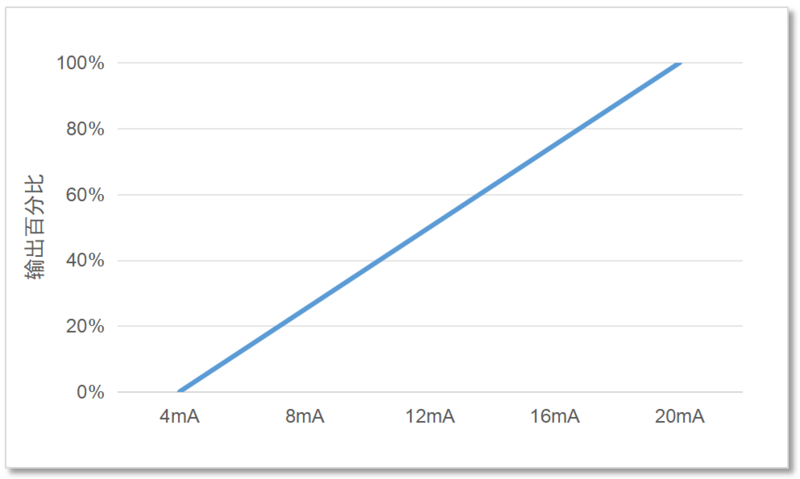

行业通用的4-20mA信号，遵循线性映射规则：

•4mA：对应控制器输出的0%控制量（最小输出/关断状态）

•20mA：对应控制器输出的100%控制量（满量程输出/全开状态）

•4mA~20mA区间：电流值与控制量呈线性正相关，例如12mA对应50%控制量，8mA对应25%控制量，以此类推。

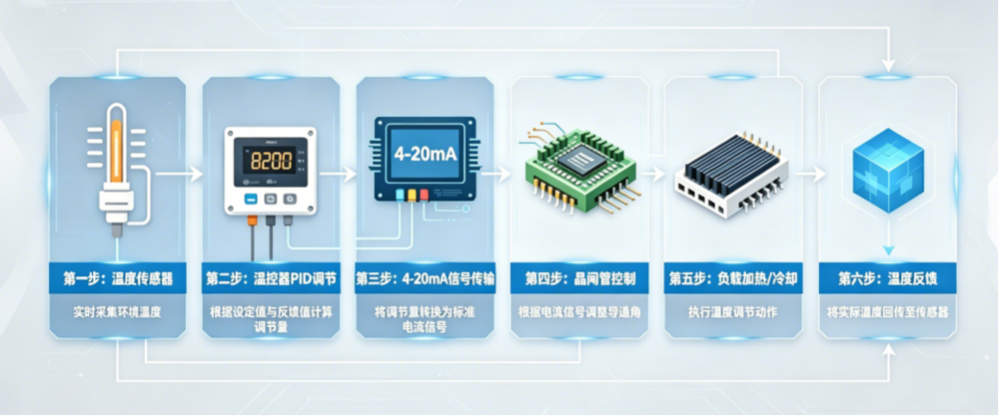

3．系统闭环：温控场景下的完整控制原理

4-20mA驱动控制，不是单一的信号传输，而是一个完整的负反馈闭环控制系统，在温控场景中，整个闭环分为5个环环相扣的核心环节，最终实现高精度恒温控制：

（1）温度采集：通过温度传感器（NTC热敏电阻/PT1000铂电阻等），将被控对象的实时温度，转换为可被温控器识别的电信号，送入温控器的高精度ADC采集模块，完成物理量的数字化转换；

（2）偏差计算：温控器将采集到的实时温度，与用户设定的目标温度进行对比，计算出两者的温度偏差值；

（3）PID调节：通过PID（比例-积分-微分）控制算法，对温度偏差值进行运算，输出0-100%的线性控制量。其中比例环节快速响应温度偏差，积分环节消除静态温差，微分环节抑制温度超调与震荡，最终平衡控温的响应速度与稳定性；

（4）信号转换与传输：温控器将0-100%的控制量，通过V/I转换电路线性转换为4-20mA电流信号，通过屏蔽双绞线，无衰减、抗干扰地传输至远端的功率执行器；

（5）功率驱动与反馈：功率执行器（SCR晶闸管调压器、电力调整器、模拟量输入型SSR等）接收4-20mA信号，根据电流大小线性调节输出功率，驱动TEC制冷片/加热丝等负载工作；同时温度传感器持续采集被控对象的实时温度，回传至温控器，动态修正控制量，形成完整的闭环，最终让被控温度稳定在目标值。

注：温控器的4-20mA接口无法直接驱动TEC/加热丝等大功率负载

4-20mA是弱电量控制信号，最大输出电流仅20mA，完全无法驱动大功率负载。必须通过SCR/电力调整器等功率执行器，将控制信号放大为大功率输出，才能驱动负载，直接接负载会烧毁温控器的信号输出电路。

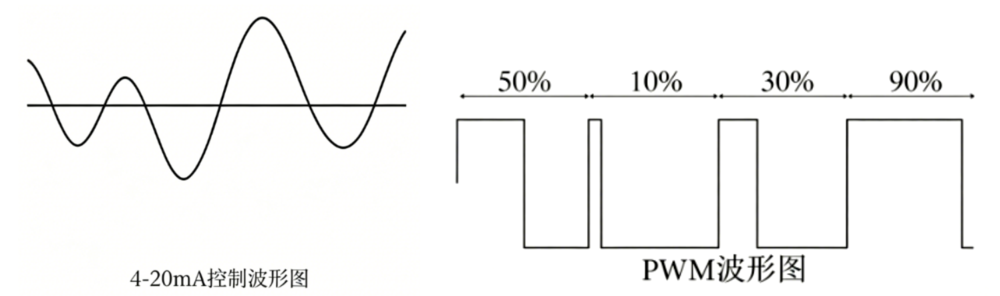

二、4-20mA控制vs传统PWM控制：温控场景下的核心差异

很多人会将4-20mA模拟量控制与PWM脉冲控制混淆，两者的核心作用都是传递控制指令，都需要外接功率执行器才能驱动大功率负载，但底层原理、控制特性与温控场景适配性有着本质区别，核心对比如下：

三、温控场景实操指南

本章节以通用温控场景为基础，结合TEC107/115系列精密温控器的产品规范，讲解操作步骤。

1．器件清单

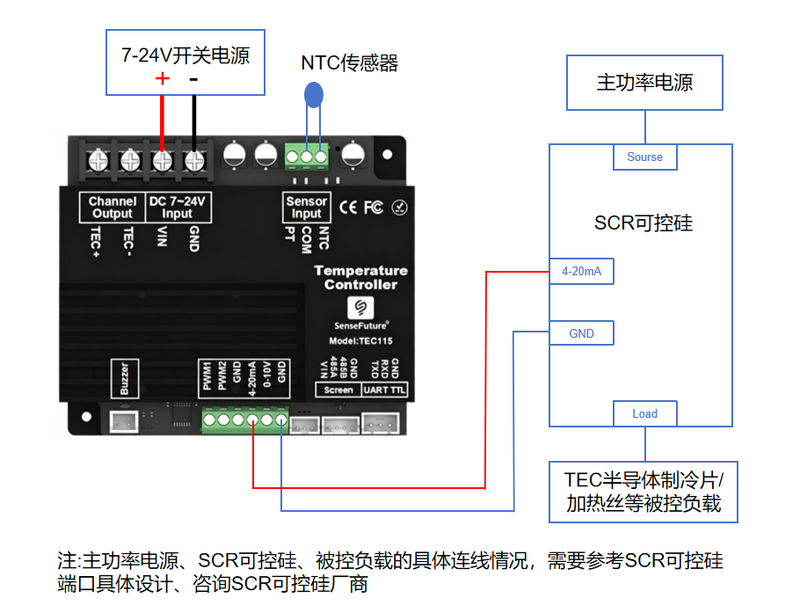

2．TEC107/115系列温控器适配操作步骤

可分为3个独立回路，按顺序接线，避免接错烧毁设备：

（1）回路1：温控器基础供电与测温回路

① 温控器供电：VIN端子接7-24V直流电源正极，GND端子接电源负极

② 温度传感器接线：

•NTC热敏电阻：一端接【NTC】端，一端接【COM】端；

•PT1000铂电阻：一端接【PT】端，一端接【COM】端；

（2）回路2：4-20mA信号控制回路

① TEC107/115的4-20mA输出端子→接入外部SCR/电力调整器的4-20mA信号输入正极；

② 2.TEC107/115的对应GND端子→接入外部SCR/电力调整器的信号输入负极/公共地；

（3）回路3：主功率驱动回路

① 主功率电源接入SCR/电力调整器的功率输入端子；

② SCR/电力调整器的功率输出端子接入TEC制冷片/加热丝负载，线径匹配负载电流。

四、总结

4-20mA电流环控制之所以能成为沿用多年的全球工业常用控制解决方案，核心在于它从底层物理原理出发，很好地解决了工业温控场景的核心痛点，实现长距离传输无衰减、强电磁环境下高抗干扰、完善的故障识别机制、优秀的线性控制精度。

光测未来TEC107/115系列温控器，凭借0.001℃的测温灵敏度、最优±0.001℃的控温稳定度，搭配4-20mA标准信号输出，通过外接SCR功率执行器，可突破本机7/15A的电流上限，实现大功率负载的高精度恒温控制。
