测温标准偏差0.2mK,测温长期漂移(24h)<1mK。
控温稳定性±0.001℃(与控温对象和参数有关),可满足大部分场景,包括半导体激光器精密温度苛刻控制要求。
可选双极性、单极性输出。
可限制最大温度变化速度。
支持热敏电阻温度传感器(NTC)。
芯片化设计,易于集成电路版设计。
具有电路板过热保护功能,性能可靠。
支持屏幕显示控制模块直接设置参数,设置数据断电记忆,方便工人生产。
提供完整的串口控制命令,开放式平台。
参数 | 型号 | ||
TEC103D | TEC103L | TEC103 | |
支持传感器 | NTC | ||
可测温范围 | -270~850℃ | ||
测温灵敏度 | 0.01℃ | 0.001℃ | 0.0001℃ |
环境温度引起的测温漂移[1] | 0.0001℃/℃ | ||
最优控温稳定性 (与您温控工装相关) | ±0.1℃ | ±0.01℃ | ±0.001℃ |
通信方式 | TTL串口 / 485串口(支持Modbus和ASCII码两种通信协议) | ||
供电电压范围 | 7~24V(短期极限电压28V) | ||
输出极性 | 双向、单向、通信给定可选 | ||
输出通道数 | 1个 | ||
最大允许输出电压 | ±90%Vin V(可设置) | ||
输出电流范围 | 0~±3A | ||
输出电流极限 | ±4A | ||
工作环境温度范围 | -55~60℃ | ||
工作环境湿度范围 | 0~98%RH | ||
散热要求 | 额定工作范围内,无需增加额外散热 | ||
电路板过热保护 | 有 | ||
断电记忆功能 | 有 | ||
PID参数 | 自整定/用户可调整 | ||

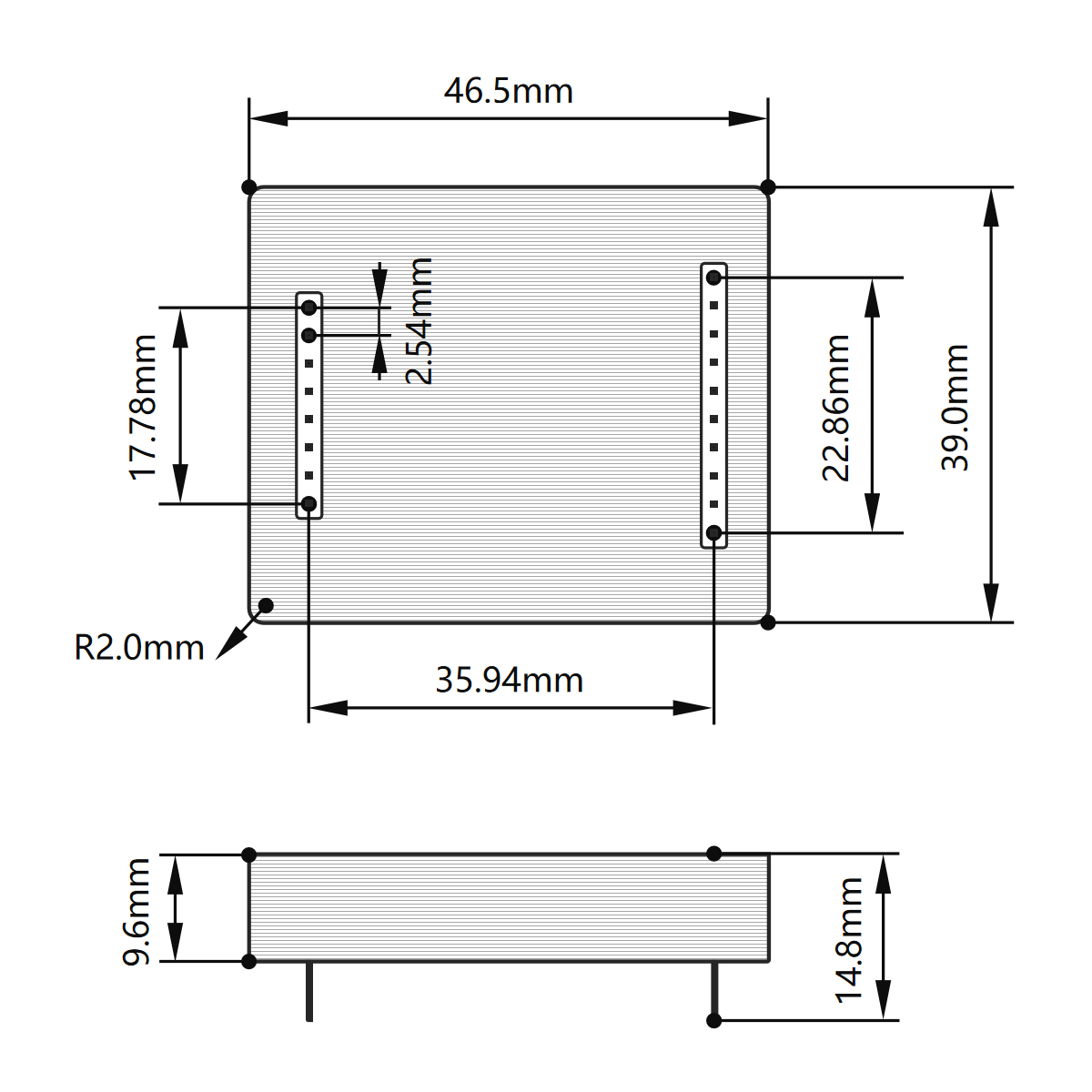

尺寸 | 46.3*38.8*8.9mm(±0.1mm) (不含引脚) | ||
重量 | 约30g | ||
注:[1] 采用10K B3950温度解算模型测试得到板卡的测温漂移
RD104_SPEC_TEC103系列温控器说明书_v1.6.0.pdf | 2.14MB | 下载 |
光测未来高精度温控软件v4.1.4.zip | 333.28MB | 下载 |
高精度温控软件使用说明书v1.1.pdf | 2.74MB | 下载 |
温度拟合校准软件v1.5.1.rar | 293.97MB | 下载 |
TEC103温控器-3D模型.STEP | 43.28MB | 下载 |
TEC103温控器-封装库.rar | 36.03KB | 下载 |
温控器安全使用手册v1.0.pdf | 413.33KB | 下载 |
RD105_SPEC_通讯协议_v1.3.0.pdf | 1.04MB | 下载 |
温控系统设计常见问题v1.0 | 856.4KB | 下载 |
自动设定PID的常见问题v1.0.pd | 676.63KB | 下载 |
高频故障排查表v1.0.pdf | 321.02KB | 下载 |
