测温标准偏差0.2mK，测温长期漂移（24h）<1mK。
控温稳定度±0.001~0.01℃（与控温对象和参数有关），可满足大部分场景，包括半导体激光器精密温度苛刻控制要求。
可选双极性、单极性输出。
可限制最大温度变化速度。
支持热敏电阻温度传感器（NTC）、铂电阻温度传感器（PT100/PT1000）。
支持大功率输出（最大支持单通道24V15A，两个通道可合并输出30A）。
具有电路板过热保护功能，性能可靠。
支持屏幕显示控制模块直接设置参数，设置数据断电记忆，方便工人生产。
支持TTL串口和RS485两种通信接口。
支持ASCII码通信协议和Modubus两种通信协议，开放式平台。
支持固态继电器。

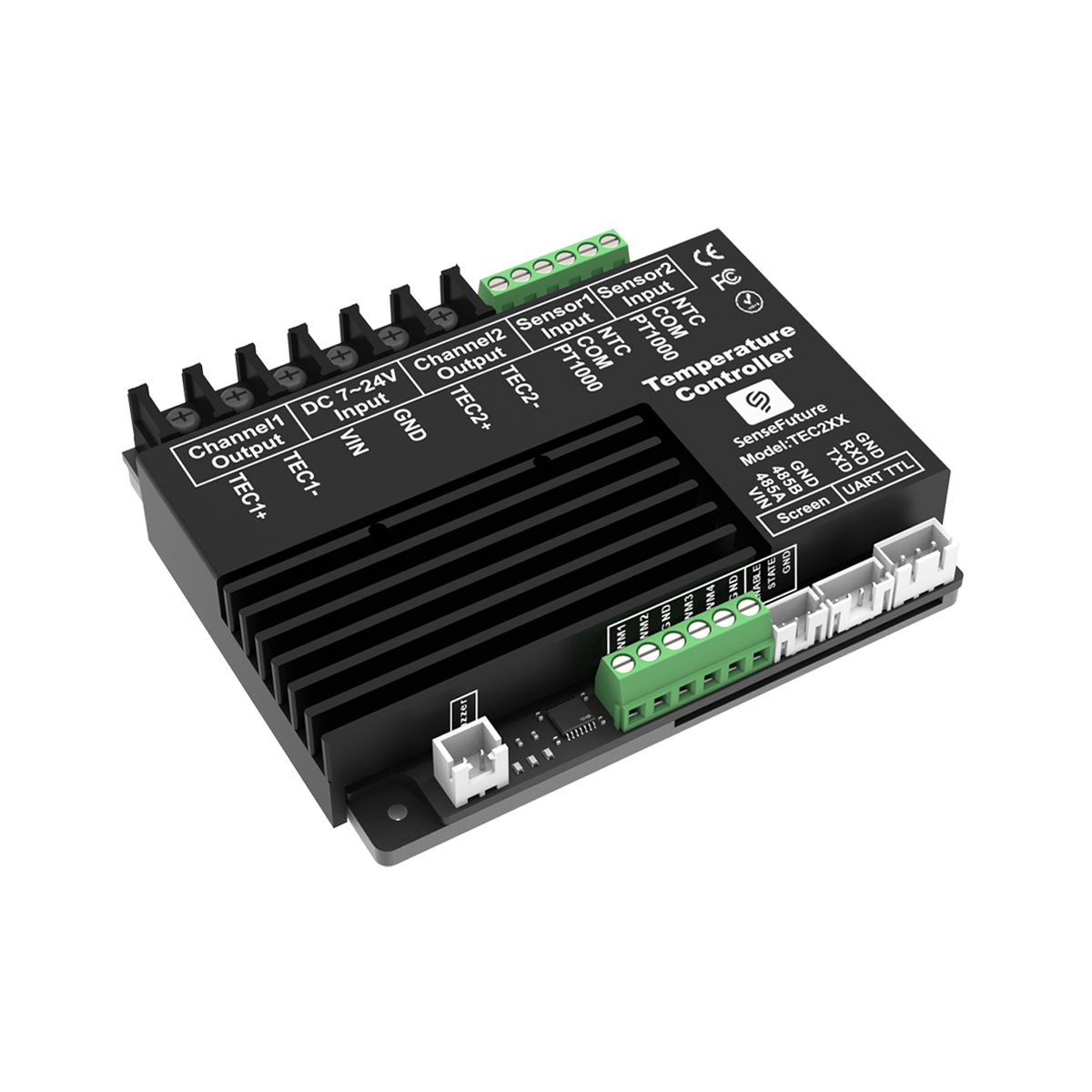

参数 | 型号 | ||||||
TEC207D | TEC207L | TEC207 | TEC215D | TEC215L | TEC215 | ||
支持传感器 | NTC、PT1000/PT100 | ||||||
可测温范围 | -270~850℃ | ||||||
测温灵敏度 | 0.01℃ | 0.001℃ | 0.0001℃ | 0.01℃ | 0.001℃ | 0.0001℃ | |
环境温度引起的测温漂移[1] | 0.0001℃/℃ | ||||||
最优控温稳定性 （与您温控工装相关） | ±0.1℃ | ±0.01℃ | ±0.001℃ | ±0.1℃ | ±0.01℃ | ±0.001℃ | |
通信方式 | TTL串口 / 485串口(支持Modbus和ASCII码两种通信协议) | ||||||
供电电压范围 | 7~24V（短期极限电压28V） | ||||||
输出极性 | 双向、单向、通信给定可选 | ||||||
输出通道数 | 2个 | ||||||
最大允许输出电压 | ±90%Vin V(可设置) | ||||||
输出电流范围 (SSR:固态继电器) | 0~±7A/通道 | 0~±15A/通道 0-±80A/SSR | |||||
输出电流极限 | ±10A | ±20A | |||||
工作环境温度范围 | -55~60℃ | ||||||
工作环境湿度范围 | 0~98%RH | ||||||
散热要求 | 额定工作范围内，无需增加额外散热 | ||||||
电路板过热保护 | 有 | ||||||
断电记忆功能 | 有 | ||||||
PID参数 | 自整定/用户可调整 | ||||||
尺寸 | 94.3*79.5*18.3mm(±0.2mm) | ||||||
重量 | 约240g | ||||||
注：[1] 采用10K B3950温度解算模型测试得到板卡的测温漂移
RD105_SPEC_TEC207215系列温控器说明书_v1.9.1.pdf | 2.04MB | 下载 |
光测未来高精度温控软件v4.1.4.zip | 333.28MB | 下载 |
高精度温控软件使用说明书v1.1.pdf | 2.74MB | 下载 |
温度拟合校准软件v1.5.1.rar | 293.97MB | 下载 |
TEC215&207温控器-3D模型.STEP | 18.21MB | 下载 |
温控器安全使用手册v1.0.pdf | 413.33KB | 下载 |
RD105_SPEC_通讯协议_v1.3.0.pdf | 1.04MB | 下载 |
温控系统设计常见问题v1.0 | 856.4KB | 下载 |
自动设定PID的常见问题v1.0.pd | 676.63KB | 下载 |
高频故障排查表v1.0.pdf | 321.02KB | 下载 |
